Casa em miniatura sem luz: pilhas, contactos e cabos

Quando a iluminação LED de uma casa em miniatura acabada não acende ou pisca, começa pela fonte de alimentação, não colando peças novas. A iluminação LED é uma fita fina ou díodos individuais alimentados a partir de uma caixa de pilhas ou via USB segundo o manual do kit. Na maior parte dos casos basta verificar a polaridade das pilhas, se o interruptor está ligado até ao fim e se os conectores estão encaixados até ao batente.

Só quando a fonte e as ligações estão firmes é que procuras um cabo pinçado entre uma parede e o chão ou entre o telhado e um painel lateral. Se a luz parou logo a seguir a um passo de montagem, a causa costuma estar aí. Os passos seguintes aplicam-se a uma casa em miniatura típica com conjunto LED; onde o teu manual difere no tipo de pilha, na forma do interruptor ou na ordem de ligação, manda o manual.

Porque a luz não acende ou pisca: causas mais comuns

As causas mais comuns são simples: pilhas fracas ou invertidas, interruptor desligado ou não totalmente encaixado, conector folgado e cabo pinçado ao montar paredes ou telhado. O piscar costuma significar um contacto instável, não logo um LED estragado.

Se a caixa das pilhas, após cerca de meio minuto ligada, parece claramente mais quente do que o ar à volta, pode ser um curto-circuito: pontas de fio nuas a tocarem-se ou a tocarem uma peça metálica. Desliga o interruptor, tira as pilhas e inspecciona as ligações antes de continuares.

Pilhas, contactos e ligações: verificação passo a passo

Vai da fonte à luz. Em cada passo liga o interruptor, vê o resultado e só depois avança. Assim vês que passo restabeleceu a ligação.

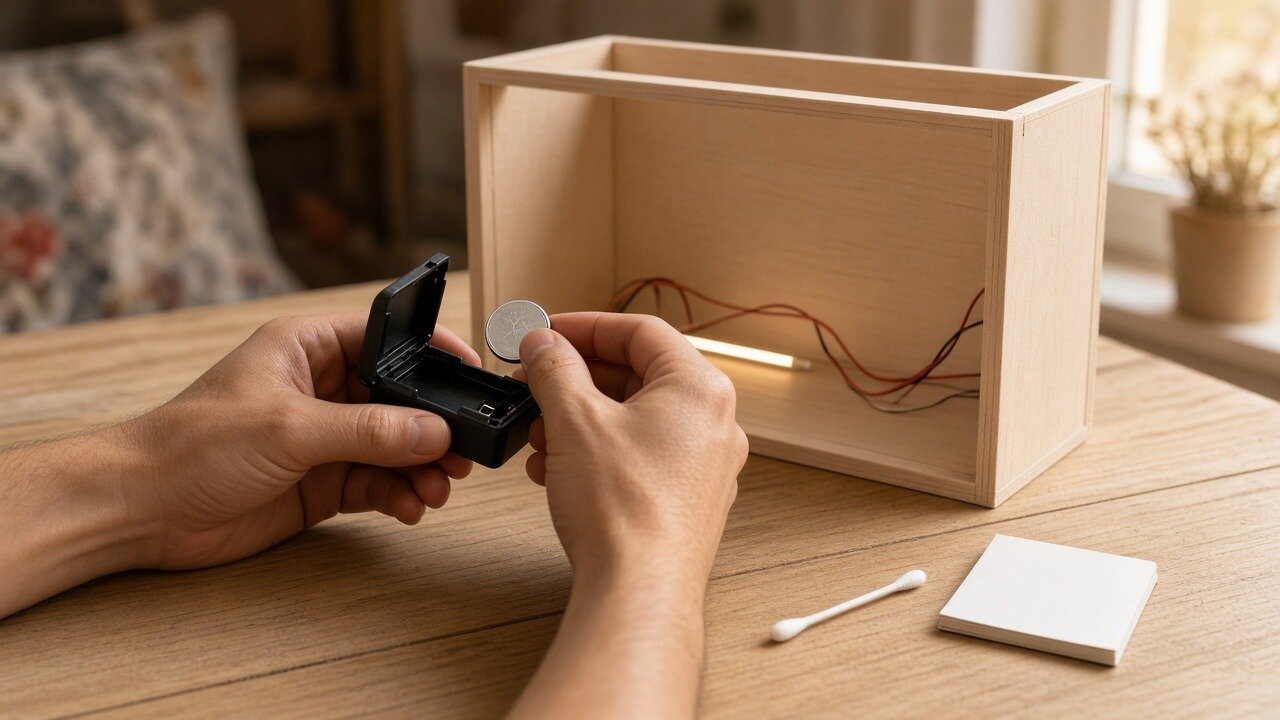

1. Abre a caixa das pilhas e compara a polaridade. A inserção tem de coincidir com as marcas + e − dentro do compartimento. Numa pilha botão, o lado liso com a marca é normalmente o positivo; se a caixa mostrar outra marca, segue-a. Se a pilha veio com película ou fita de proteção, tira-a toda.
2. Insere pilhas novas do tipo certo. O tipo de pilha está no manual do kit. Pilhas fracas dão muitas vezes luz fraca ou a piscar mesmo quando noutro brinquedo ainda «funcionam». Não forces uma pilha para o compartimento nem mistures tipos que o manual não permita.
3. Liga o interruptor até ao fim e verifica que reage. Alguns kits têm interruptor deslizante, outros um passo de puxar ou táctil segundo o manual. Percorre todo o curso; se a luz só reagir sob pressão, o contacto no interruptor é instável.
4. Limpa e pressiona suavemente os contactos. Limpa as superfícies metálicas com um cotonete seco. Se as molas planas estiverem dobradas para longe da pilha, aproxima-as com cuidado para a segurarem. Com sujidade pode ajudar um pouco de álcool isopropílico no cotonete; deixa a caixa secar completamente.
5. Desliga e volta a encaixar cada conector. Segura o conector, não o cabo fino. Empurra até ao batente. Se puder rodar 180°, experimenta a outra orientação: os LED têm polaridade e ao contrário não acendem, mesmo que o circuito de resto segure.
6. Segue o cabo da caixa ao LED e procura pinçamentos. Vê cantos das paredes, chão, telhado e sítios que colaste por último. Se o cabo passa numa fenda entre duas peças e as peças foram apertadas, o condutor pode estar esmagado mesmo quando o isolamento por fora parece inteiro.

Quando, após trocar pilhas e voltar a encaixar conectores, a luz se mantém estável com um ligeiro movimento do modelo, o contacto segura. Se ao dobrar suavemente o cabo numa junta o piscar aparece e desaparece, o condutor interior pode estar partido logo atrás do isolamento: então ajuda uma peça de substituição, não mais dobrar.

Como passar os cabos para não se verem

Os cabos devem ir para onde o manual mostra: atrás da parede traseira, sob o chão, numa ranhura ou numa fenda que depois cobres com uma peça. O objetivo é duplo: não se verem de frente e nenhuma peça os pinçar.

• Deixa reserva de comprimento. Um cabo esticado sai facilmente do conector ao encaixares uma parede. Uma volta suave atrás da parede ou sob o chão aguenta melhor o movimento do que uma linha tensa.
• Passa o cabo antes de colares um espaço fechado. Quando parede ou telhado já estão colados, reparar uma junta implica desmontar. Antes de fechar, liga e verifica que o cabo está na ranhura, não na fenda da junta.
• Não dobres o cabo sobre um canto vivo. Uma dobra apertada num canto de madeira enfraquece o condutor fino. Se o manual mostrar um furo ou um recorte, usa-o em vez de forçar o cabo por uma junta apertada.
• Mantém acessíveis a caixa das pilhas e o interruptor. Depois de acabares tens de poder trocar pilhas e alcançar o interruptor sem partir a cena. Se o manual mostrar a caixa atrás ou sob a base, não a coles de forma permanente fora de alcance.

O que preparar antes de construíres uma casa em miniatura, incluindo o espaço de trabalho e a ordem dos passos, descreve o artigo O que você precisa saber antes de construir casas em miniatura. Este guia continua onde a casa já está montada e a luz não responde.

Quando substituir a fita LED ou o interruptor

Substitui a fita LED ou o interruptor só quando a fonte e as ligações estavam firmes e a luz continua sem responder, ou quando vês dano claro: fio arrancado de um díodo, interruptor rachado, pista queimada ou descolada na fita. Antes de descolares algo de vez, compara com o manual e o esquema de ligação.

• Substitui o interruptor ou a caixa das pilhas quando, num teste direto segundo o manual, a luz funciona sem eles, ou quando o interruptor só segura sob pressão constante e limpar não ajudou.
• Substitui a fita LED ou o conjunto de luzes quando, com pilhas novas e conectores fiáveis, um ramo inteiro fica escuro, ou quando um fio está arrancado do LED de forma que não consegues fixá-lo sem soldar, para o que não tens ferramenta nem segurança.
• Um único LED escuro numa fita que de resto acende normalmente não justifica trocar todo o conjunto: o efeito na cena é pequeno. Trata o conjunto inteiro quando a falha estraga um ramo inteiro ou quando o manual e o vendedor oferecem peça de substituição precisamente para este caso.

Os fios finos com uma soldadura amadora soltam-se outra vez com facilidade. Sem prática de microssoldadura, pedir uma peça de substituição costuma ser mais fiável do que arriscar mais danos. Quando durante a montagem rachou uma peça de madeira e precisas de um procedimento de colagem ou substituição, ajuda o artigo Peça de madeira rachada: como a reparar e continuar a montar.
